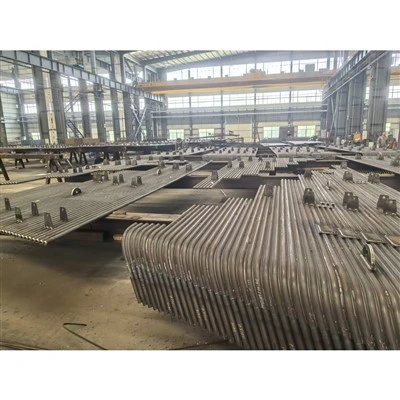

Preheater ta 'l-Arja ta' l-Iskambjatur tas-Sħana tal-Budle Tube

1: Tube Bundle Heat Exchanger Air Preheater



1. Definizzjoni tal-Prodott


Preheater ta' l-arja industrijali huwa mezz kritiku tal-wiċċ ta' tisħin ta' denb-integrat fil-bojlers CFB. Pożizzjonat 'l isfel mill-economizer, jirkupra s-sħana mormija mill-gassijiet taċ-ċumnija tal-egżost biex issaħħan minn qabel l-arja tal-kombustjoni primarja u sekondarja, timmassimizza l-effiċjenza termali ġenerali u tnaqqas il-konsum tal-fjuwil.



2. Proċess ta 'Manifattura tal-Prodott


1): Preparazzjoni tal-Materja Prima: Pjanċi tal-azzar tal-karbonju ta 'grad għoli-u tubi tal-liga reżistenti għall-korrużjoni-jiġu spezzjonati u maqtugħin b'-preċiżjoni bl-użu ta' tagħmir tal-lejżer CNC awtomatizzat.

2): Tube & Plate Forming: It-tubi huma miġbuda-kiesaħ u mgħawweġ għal raġġi eżatti, filwaqt li l-pannelli tal-kisi huma ppanċjati u ffurmati għal assemblaġġ modulari.

3): Welding & Assembly: L-iwweldjar robotiku jiżgura l-qatet tat-tubi għal pjanċi header, u jiżgura integrità strutturali ta 'prova ta' tnixxija - taħt stress termali.

4): Ittestjar u Kisi: L-unitajiet jgħaddu minn ttestjar ta 'pressjoni idrostatika u sandblasting kontra l--korrużjoni, segwit minn kisi industrijali ta' -temperatura għolja qabel l-ippakkjar tal-esportazzjoni.



3. Applikazzjonijiet tal-Prodott


1): Integrazzjoni tal-bojler CFB: Pożizzjonat fil-kanal taċ-ċumnija tad-denb biex taqbad is-sħana residwa mill-gassijiet tal-egżost qabel ma tidħol fil-filtru tal-borża.

2): Impjanti tal-Enerġija Termali: Jgħolli t-temperatura tal-arja tal-kombustjoni biex jistabbilizza t-tqabbid u jtejjeb l-effiċjenza tal-kombustjoni fil-bojlers tal-utilità.

3): Ġenerazzjoni tal-Fwar Industrijali: Jintuża f'impjanti ta' manifattura tqila u ko-ġenerazzjoni li jutilizzaw il-faħam, il-bijomassa, jew il-kombustjoni b'ħafna-karburanti.



4. Vantaġġi tal-Prodott


1): Effiċjenza Termali Għolja: Timmassimizza l-irkupru tas-sħana mormija mill-gassijiet taċ-ċmieni tad-denb, tnaqqas b'mod sinifikanti l-ispejjeż operattivi u tal-fjuwil tal-impjant.

2): Tnixxija robusta-Disinn ta 'Prova: Iwweldjar robotiku ta' preċiżjoni u ttestjar idrostatiku rigoruż jiggarantixxi tnixxija żero bejn il-flussi tal-gass u l-arja.

3): Reżistenza għall-Korrużjoni: Materjali ta 'liga premium u kisjiet protettivi jifilħu l-kubrit aggressiv u l-korrużjoni tal-punt tan-nida tal-aċidu b'temperatura baxxa-.

4): Dinamika tal-Fluss Ottimizzata: Arranġamenti ta 'tubi simplifikati jimminimizzaw il-waqgħa tal-pressjoni filwaqt li jżommu koeffiċjenti ta' trasferiment tas-sħana għolja.

5): Retrofitting mingħajr saldatura: Id-dimensjonijiet modulari jaqblu ma 'tqassim tal-bojlers CFB standard għal installazzjoni veloċi fuq-sit u ħin ta' waqfien minimu.







2: Parametri



1. Speċifikazzjonijiet Tekniċi u Attributi tal-Prodott



Kategorija ta' Attribut	Dettalji tal-Ispeċifikazzjoni Teknika
Isem tal-Prodott	CFB Boiler Air Preheater (Tubulari / Tip ta 'Pjanċa)
Funzjoni tat-Tagħmir	Irkupru tas-Sħana tal-Gass taċ-ċmieni u Tisħin minn qabel tal-Arja tal-Kombust
Komponenti tal-qalba	Gzuz ta 'tubi, Folji ta' tubi, Casing, ġonot ta 'espansjoni
Personalizzazzjoni	Mibnija-biex-Ordna bbażat fuq Kapaċità tal-Boiler u Speċifikazzjonijiet tat-Tpinġija
Standards ta' Konformità	ASME, ISO9001, GB/T, CE Certified





2. Parametri ewlenin:



Temp tad-dħul tal-gass taċ-ċmieni	300 grad - 450 grad
Temp tad-Dħul tal-Arja	20 grad - 60 grad
Pressjoni tad-Disinn	Sa 2.5 MPa (Għażliet ta' pressjoni pożittiva/negattiva)
Rata ta' Trasferiment tas-Sħana	88% - 94% Effettività Termali
Materjal tat-tubu	Azzar Corten, 20 #, Azzar ND, Azzar li ma jsaddadx











3: Vantaġġi tal-Fabbrika tagħna



1. Disinn termali avvanzat u inġinerija ta 'ottimizzazzjoni jiżguraw li l-preheaters ta' l-arja tagħna jagħtu rkupru massimu tas-sħana u effettività termali superjuri għal bojlers industrijali.


2. Materjali reżistenti għall-korrużjoni-premium u spezzjonijiet rigorużi tal-weldjatura jipprevjenu b'mod effettiv il-korrużjoni tal-punt tan-nida tal-aċidu u jiggarantixxu affidabilità operazzjonali fit-tul-.


3. Strutturi modulari ta' inġinerija ta' preċiżjoni-u tolleranzi stretti tal-manifattura jiffaċilitaw it-tagħmir mill-ġdid rapidu-fuq il-post, l-integrazzjoni bla xkiel tal-katusi, u l-waqfien imnaqqas.


4. Kontroll komprensiv tal-kwalità f'diversi -stadji, inkluż ittestjar idrostatiku strett u eżami mhux-distruttiv, jiżgura prestazzjoni ta' 100% ta' prova ta' tnixxija- taħt pressjonijiet estremi.


5. Soluzzjonijiet ta 'inġinerija kompletament customizable mfassla għall-ispeċifikazzjonijiet eżatti tat-tpinġija tal-klijenti u tipi ta' fjuwil differenti jimmassimizzaw ir-ritorn fuq l-investiment.





4: FAQ



Q1: Kif il-preheater ta 'l-arja jintegra fis-sistema tal-bojler CFB murija fid-dijagramma?

A: Jinsab fil-pass tad-denb 'l isfel mill-economizer u 'l fuq mill-kollettur tat-trab tal-bagalja, jirkupra s-sħana mill-gass taċ-ċmieni tal-egżost biex issaħħan minn qabel l-arja tal-kombustjoni li tidħol.


Q2: Liema materjali huma magħżula biex jipprevjenu l-korrużjoni b'temperatura baxxa-f'din it-taqsima?

A: Aħna tipikament nużaw materjali reżistenti għall-korrużjoni- bħal azzar Corten (azzar tat-temp) jew azzar ND biex jifilħu l-kondensazzjoni tal-aċidu sulfuriku fit-tarf kiesaħ tal-preheater.


Q3: Tista 'timmanifattura qatet ta' preheater ta 'sostituzzjoni bbażati fuq it-tpinġijiet tal-pjanti eżistenti tagħna?

A: Iva. Aħna jispeċjalizzaw fil-fabbrikazzjoni tad-dwana li tqabbel parametri dimensjonali u ta 'prestazzjoni eżatti minn tpinġijiet ta' inġinerija tal-klijenti jew mudelli fiżiċi.


Q4: X'inhu l-ħin standard tal-produzzjoni għal unità ta 'preheater tal-arja?

A: Il-manifattura standard tieħu bejn wieħed u ieħor 5 sa 9 ġimgħat, skont id-disponibbiltà tal-materja prima, l-ispeċifikazzjonijiet tat-tubi u l-volum tal-ordni.


Q5: Liema ttestjar ta 'kwalità jitwettaq qabel il-kunsinna?

A: L-unitajiet kollha jgħaddu minn kontroll strett tal-kwalità, inklużi kontrolli dimensjonali, spettrometrija tal-materja prima, spezzjoni tal-ħjata ta 'weldjatura 100% (NDE), u ttestjar tal-pressjoni idrostatika qabel il-ġarr.
